Dzięki opatentowanemu procesowi urządzenie jest w stanie określić moc szczytową, wewnętrzną rezystancję szeregową i wewnętrzną rezystancję równoległą bezpośrednio na miejscu „za pomocą tylko jednego pomiaru i bez wprowadzania danych modułu”, które są następnie wskazywane na kolorowym ekranie dotykowym o wysokiej rozdzielczości, który jest przystosowany do pracy w świetle słonecznym.
Rozwiązywanie problemów w systemach PV, jak również dokumentacja jakości systemu, są wykonywane szybko i ekonomicznie podczas pierwszego uruchomienia i kolejnych testów bez długiej krzywej uczenia się.
Ten prosty, ale decydujący test zapewnia bezpieczeństwo dla klienta i eliminuje koszty następcze dla instalatora.
Zmierzona moc szczytowa może być na przykład wykorzystana do określenia współczynnika szczytu. Ponadto, uzyskane krzywe charakterystyczne umożliwiają wyciągnięcie dalszych wniosków dotyczących właściwości elektrycznych mierzonego modułu lub ciągu. Dzięki temu tester nadaje się również do wykorzystania w badaniach i rozwoju.
- Pomiar charakterystycznych krzywych I-U dla modułów PV i ciągów do 1500 V DC, 20 A DC i 30 kW
- Uzyskana charakterystyka I-U jest bardzo dokładna dzięki stałemu pomiarowi przy obciążeniu pojemnościowym
- Pomiar prądu zwarciowego Isc, napięcia obwodu otwartego Uoc, chwilowej mocy szczytowej ogniwa słonecznego Pmax, rezystancji szeregowej Rs i wewnętrznej rezystancji równoległej Rp
- Automatyczne przeliczanie chwilowych wartości pomiarowych na STC
- Opatentowany proces obliczeniowy do oceny generatorów PV bez znajomości specyfikacji producenta
- Opatentowany proces obliczeniowy do określania wewnętrznej rezystancji szeregowej generatora wyłącznie na podstawie zmierzonej charakterystyki I-U
- Zintegrowana baza danych klientów z dwukierunkową wymianą danych
- Zintegrowana baza danych modułów z dwukierunkową wymianą danych
- Wysoki poziom bezpieczeństwa wewnętrznego dzięki dołączonemu odłącznikowi obciążenia (1000 V / 32 A DC)
- Pomiar mocy i temperatury za pomocą czterożyłowego kabla dla bezbłędnych wyników
- Oddzielny pomiar temperatury czujnika napromieniowania i tylnej części modułu (Pt100) dla zwiększenia dokładności pomiaru
- Ciągłe wyświetlanie chwilowego napromieniowania i temperatury dostarcza informacji o warunkach pomiarowych
- Łatwa obsługa za pomocą ekranu dotykowego
- Kolorowy wyświetlacz TFT o wysokiej rozdzielczości z energooszczędnym podświetleniem LED (nadaje się do pracy w świetle słonecznym!)
- Zewnętrzny zasilacz z wejściem o szerokim zakresie do ładowania baterii i ciągłej pracy urządzenia pomiarowego
- Oprogramowanie do graficznej prezentacji, oceny i dokumentacji z wbudowaną bazą danych
- Obsługa przez komputer z bezpośrednim importem pomiarów jest również możliwa (np. przy pomiarach długoterminowych)
- Otwarte interfejsy pozwalają na pracę przyrządu również w specjalnych zastosowaniach
Dlaczego pomiar z obciążeniem pojemnościowym jest konieczny?
Z jednej strony, pomiar charakterystyk generatorów PV (modułów, stringów, tablic) nie może być przeprowadzany zbyt szybko (wysokie dV/dt), ponieważ w przypadku szybkiego pomiaru (< 20 ms) zmierzona charakterystyka może ulec zmianie ze względu na pojemnościowe/indukcyjne atrybuty generatora lub setupu testowego, w którym to przypadku nie tylko charakterystyka generatora PV jest odzwierciedlona w wynikach pomiaru.
Z drugiej strony, pomiar nie może być również zbyt wolny (> 1 sek.), ponieważ w przeciwnym razie znacznie wzrasta niebezpieczeństwo fluktuacji promieniowania, co wpłynęłoby na wyniki pomiarów. Dotyczy to również temperatury modułu, która reaguje stosunkowo wolno, ale mimo to może się zmienić w ciągu kilku sekund.
Opatentowany proces obliczeniowy do określania wewnętrznego oporu szeregowego generatora wyłącznie na podstawie zmierzonej krzywej charakterystycznej I-U:
Opór ten jest fizycznym wynikiem materiału użytego do produkcji modułu, jak również jego układu i połączeń elektrycznych, i zwykle ma stałą wartość. Przykładowo, wynosi ona około 1 Ω dla modułów krystalicznych i ponad 2 Ω dla modułów cienkowarstwowych.
Od niedawna pomiar wewnętrznej rezystancji szeregowej można wykonać za pomocą przyrządów z serii Profitest PV. W tym celu należy prześledzić na module tylko jedną charakterystyczną krzywą I-U. Na podstawie tej charakterystyki przyrząd automatycznie oblicza RS, jak również moc szczytową Ppk i opór równoległy Rp.
Teoretycznie można obliczyć przewidywaną wewnętrzną rezystancję szeregową Rs. Przykładowo jest to możliwe za pomocą oprogramowania, jeśli dla modułu znane są następujące wartości charakterystyczne STC: Uoc, Isc, UMpp i IMpp.
Obliczona wartość Rs może być następnie porównana z wartością zmierzoną, która jest odczytywana przez Profitest PV po prześledzeniu krzywej. Jeśli zmierzona wartość jest zbyt wysoka, należy sprawdzić okablowanie pod kątem przerw, korozji, błędów w połączeniach i niedomiaru.

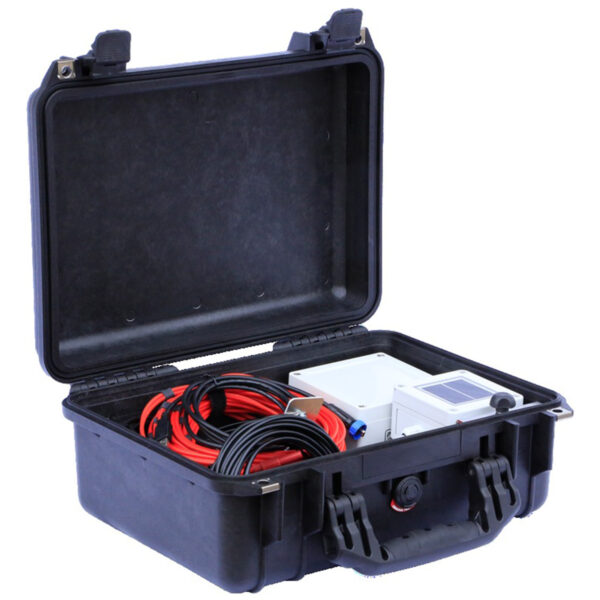

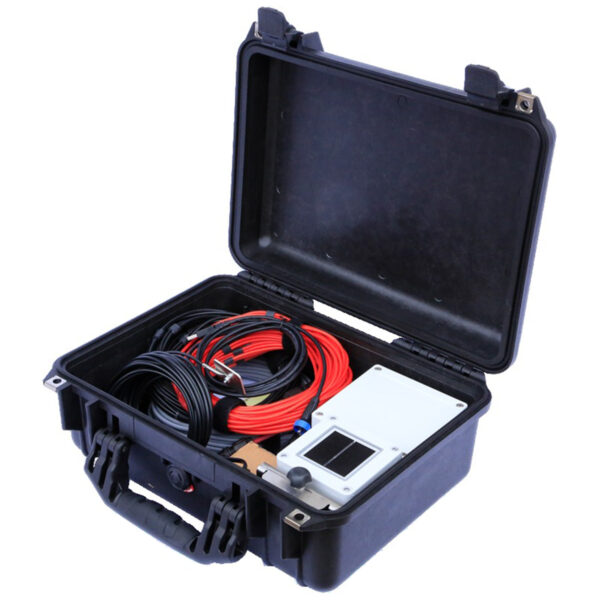

1 szt. PROFiTEST PV 1500
1 szt. czujnik promieniowania odniesienia, kabel łączący 10 m
1 szt. zewnętrzny czujnik temperatury Pt100, kabel połączeniowy 10 m
1 szt. izolator bezpieczników zewnętrznych, 1500 V / 20 A
2 szt. 4-żyłowy kabel pomiarowy, długość 10 m
1 szt. zasilacz zewnętrzny, 60W
1 szt. ekranowany kabel mini-USB
1 szt. etui na akcesoria
1 szt. oprogramowania PC: PV Analyzer
Analiza i raportowanie dla modułów PV z PROFITEST PV
