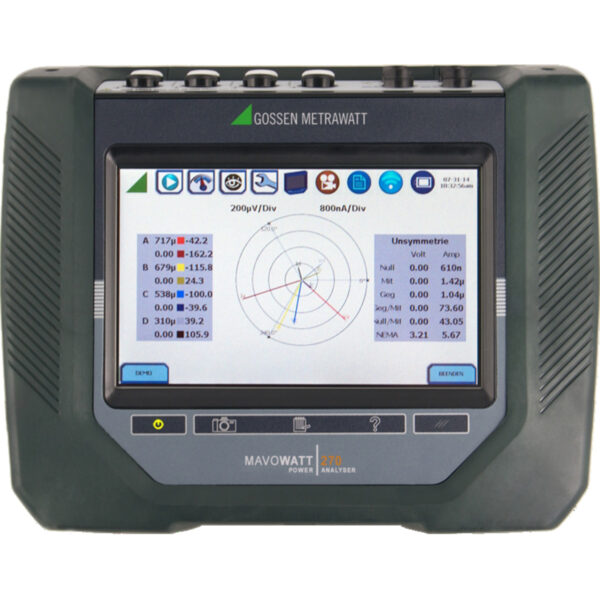

MAVOWATT 270
Trójfazowy analizator jakości energii elektrycznej

Numer artykułu: M820C

Gama produktów MAVOWATT 230, 240, 270, 270-400 oferuje nową generację światowej klasy przyrządów do pomiaru jakości zasilania, mocy i energii do pomiarów w aplikacjach 1000 V CAT III i 600 V CAT IV.

Nowe analizatory zakłóceń zasilania MAVOWATT łączą sprawdzoną technologię z bardzo precyzyjnymi pomiarami, innowacyjnymi funkcjami i rewolucyjnymi opcjami komunikacji. Dzięki temu zakłócenia mogą być bardzo szybko wykrywane, lokalizowane i dokumentowane zgodnie z normami (IEC 61000-4-30 wyd. 3, klasa A).

Dzięki dużemu 7-calowemu kolorowemu wyświetlaczowi LCD z funkcją dotykową obsługa jest wygodna, a informacje dotyczące jakości zasilania na miejscu są natychmiast dostarczane. Wartości krytyczne są podświetlane na wyświetlaczu na czerwono, dzięki czemu można je szybko rozpoznać i przeanalizować. Różnorodne opcje komunikacji, w tym Ethernet, Wi-Fi, Bluetooth, USB i aplikacja na smartfona zapewniają maksymalną elastyczność w terenie.

NAJWAŻNIEJSZE CECHY PRODUKTU

  • Próbkowanie 1 MHz dla transjentów do 2000 Vpeak
  • Moduły podpowiedzi
  • Rozszerzone szczegółowe okno czasowe(oscylogram) dla zdarzeń z maksymalnie 10 000 okresów
  • Bluetooth i Wi-Fi

Bezpieczne

  • 1000 V CAT III / 600 V CAT IV do bezpiecznej pracy w systemie publicznym oraz do pomiarów w środowiskach przemysłowych do 1000 VRMS AC/DC
  • Zdalny dostęp bezprzewodowy zapewnia wolną od zagrożeń pracę i konfigurację w środowiskach krytycznych dla bezpieczeństwa
  • Spełnia najnowsze standardy przemysłowe i jest prawnie bezpieczny
  • rejestracja i dokumentacja zgodnie z:
    • EN 50160: Charakterystyki napięciowe w publicznych systemach zasilania elektrycznego
    • IEC 61000-4-30, klasa A (wydanie 3): Techniki badań i pomiarów – Metody pomiaru jakości energii
    • IEC 61000-4-7: Techniki testowania i pomiarów – Ogólny przewodnik dotyczący pomiarów i oprzyrządowania harmonicznych i interharmonicznych
    • Pomiar flikerów IEC 61000-4-15 – Specyfikacje funkcjonalne i projektowe

Intuicyjny

  • Duży 7-calowy kolorowy wyświetlacz dotykowy zapewniający wygodną obsługę, konfigurację i analizę na miejscu.
  • Automatyczna konfiguracja: Przyrząd automatycznie wykrywa typ połączenia, a także wartości nominalne napięcia, prądu i częstotliwości, umożliwiając w ten sposób szybką konfigurację urządzenia – nawet bez wcześniejszej wiedzy lub przeszkolenia w zakresie przyrządu.
  • Pulpit nawigacyjny PQ i energii z ostrzeżeniami w czasie rzeczywistym i czerwono-zielonym wyświetlaczem zapewnia szybki przegląd w ciągu zaledwie kilku sekund podczas pomiaru.
  • Moduły odpowiedzi®: Inteligentne algorytmy wspierają Cię podczas rozwiązywania problemów i diagnozowania oraz oferują bezpośrednie informacje dotyczące źródeł wszelkich wykrytych zakłóceń.

Elastyczny

  • 8 wejść różnicowych (4 U / 4 I) umożliwia precyzyjne i elastyczne pozyskiwanie mierzonych wartości w układach gwiazda i trójkąt – nawet za przetwornicami częstotliwości – lub równoczesny, bezpośredni pomiar sygnałów AC i DC do 1000 VRMS
  • Oscyloskopowy zapis stanów nieustalonych napięcia i prądu
  • Różne pasma częstotliwości do użytku na całym świecie w systemach 16⅔, 50, 60 i 400 Hz
  • Wejście odbiornika GPS do synchronizacji czasu
  • Ethernet, Wi-Fi, Bluetooth i USB do transmisji danych i zdalnego dostępu za pomocą smartfona, tabletu, komputera PC i MAC

ZALETY

Nowe analizatory jakości energii zawarte w gamie produktów MAVOWATT służą do monitorowania, analizy i rejestracji wielkości sieci w publicznych systemach zasilania i zastosowaniach przemysłowych. Za pomocą tych innowacyjnych produktów można uzyskać wszystkie istotne wielkości pomiarowe, które decydują o jakości zasilania elektrycznego. Zakłócenia i zdarzenia można łatwo zlokalizować, udokumentować i przeanalizować w odniesieniu do obowiązujących norm – doskonała podstawa do zrównoważonej optymalizacji.

ZASTOSOWANIE

Przenośne analizatory są właściwym wyborem wszędzie tam, gdzie jakość zasilania, moc i dane dotyczące energii muszą być łatwo i dokładnie określone. Wszystkie przyrządy są wyposażone w kolorowy ekran dotykowy o przekątnej 7 cali (18 cm) do wyświetlania danych i konfigurowania funkcji urządzenia. Interfejsy Ethernet, WiFi i Bluetooth są dostępne do zdalnego użytku w środowiskach o krytycznym znaczeniu dla bezpieczeństwa, za pośrednictwem których przyrządy mogą być obsługiwane za pomocą interfejsu VNC. Przyrządy MAVOWATT mierzą napięcie i prąd dzięki czterem kanałom, w każdym wykrywają zmiany w monitorowanym obwodzie elektrycznym: spadki i wzrosty napięcia, przepięcia, harmoniczne i migotanie w oparciu o międzynarodowe standardy branżowe, takie jak IEC 61000-4-30 Wyd. 3 klasa A, IEC 61000-4-7, IEC 61000-4-15, IEEE 1159, IEEE 519, IEEE 1453 itd. W zależności od modelu przyrządu można rejestrować przebiegi przejściowe o niskiej, średniej i wysokiej częstotliwości, jak również moc pozorna, czynna i bierna, współczynnik mocy, pobory/energia itp.

Funkcje techniczne i cechy produktu

  • Przenośny przyrząd do pomiaru jakości energii elektrycznej, mocy, stanów nieusalonych
  • Duży 7-calowy kolorowy wyświetlacz LCD z technologią ekranu dotykowego dla niezwykle łatwej obsługi
  • IEC 61000-4-30 wyd. 3 klasa A i EN 50160 dla legalnie bezpiecznych pomiarów
  • 1000 V CAT III i 600 V CAT IV pozwalają na szeroki zakres zastosowań
  • Zakresy częstotliwości 15 do 20 Hz i 45 do 65 Hz zapewniają elastyczne zastosowanie
  • Komunikacja przez Ethernet, Wi-Fi, Bluetooth i USB zapewnia prosty i niezawodny transfer danych
  • Cztery wejścia prądowe (AC/DC) do podłączenia elastycznych czujników prądu AC/DC
  • Cztery symetryczne kanały napięciowe (AC/DC, 50/60 Hz)
  • próbkowanie sygnału z 512 wartościami na okres
  • Synchronizacja czasu przez GPS i NTP
  • Akwizycja zapadów i wzrostów napięcia, przepięć, stanów nieustalonych, asymetrii, migotania
  • Harmoniczne, subharmoniczne, napięcie sygnału
  • Automatyczne generowanie raportów
  • Mini-raporty do prostego tworzenia raportów specyficznych dla użytkownika
  • Funkcja pulpitu do monitorowania wartości w czasie rzeczywistym
  • Zintegrowana pamięć flash 4 GB, port USB do zewnętrznych nośników pamięci
  • Zdalne sterowanie VNC przez komputery PC, Mac, IOS i Android
  • prosta ocena za pomocą oprogramowania DranView® 7
  • Wytrzymała obudowa (IP 50) z praktycznym hakiem oraz uchwytem na przewody pomiarowe

Interfejsy

  • Typ wyświetlacza: Kolorowy wyświetlacz LCD (WVGA) z podświetleniem CCFL (fluorescencyjnym). Czas do wyłączenia podświetlenia tła można dostosować do wymagań użytkownika. Podświetlenie wyświetlacza aktywuje się ponownie po dotknięciu. Rozdzielczość: 360 x 240 pikseli, wymiary: wysokość 9,15 cm x szerokość 15,2 cm
  • Dotykowe klawisze funkcyjne, trzy funkcje do tworzenia zrzutów ekranu i mini-raportów oraz dostępu do funkcji pomocy. Te klawisze nie mogą być aktywowane w rękawiczkach!
  • Alarm: krótki (0,1 s) lub długi (1 s) sygnał dźwiękowy w przypadku wystąpienia błędu lub wyświetlenia wyzwalacza
  • W MAVOWATT 270 dostępne są następujące interfejsy komunikacyjne: Ethernet (z kablem), bezprzewodowo (Wi-Fi), Bluetooth, VNC, Modbus

Napięcie, prąd, faza, moc, częstotliwość

  • Napięcia:
    4 różnicowe kanały, napięcia stałe, izolowane galwanicznie do 1 kV, zakres wejściowy dla kanałów A, B, C, D: 0 – 1000 RMS CAT III, 0 – 600 VRMS CAT IV, impedancja wejściowa: min. 20 MΩ, wejście/wejście, współczynnik szczytu: max. 2,0 w pełnej skali, dokładność RMS*: ±0,1% ww., ±0,05% w pełnej skali, przepustowość powyżej 15 KHz: ±0,1% ww. przy V > 60 Vrms, wahania dokładności RMS*: ±0,2% odczytu, zakres wejściowy transjentów: 50 – 2000 VSpeak, dokładność transjentów: ±10% odczytu, ±0,5% pełnej skali przy szerokości impulsu > 10 μS, czas trwania transjentów : min. 2 μS, tłumienie w trybie wspólnym: -80 dB, częstotliwość próbkowania: 512 próbek na okres, RMS w oparciu o półokresy.
  • Prądy:
    4 różnicowe kanały, z pomiarem prądu stałego, elektrycznie izolowany do 1 kV, zakres wejściowy dla kanałów A, B, C, D: 10 – 200% prądu znamionowego sondy (sondy GOSSEN METRAWATT), impedancja wejściowa: min. 340 kOhm, wejście/wejście, współczynnik szczytu dla kanałów A, B, C, D: max. 3 w pełnej skali, dokładność RMS: ±0,1% rdg., ±0,05% pełnej skali plus dokładność sondy, pasmo 9 kHz (RMS 1 s), zakres wejściowy przejściowy: x prąd znamionowy sondy (sondy GOSSEN METRAWATT), dokładność pomiaru przejściowego : ±10% rdg., ±0,5% pełnej skali przy szerokości impulsu > 10 μS, czas trwania transjentów: zależny od szerokości pasma sondy, tłumienie w trybie wspólnym: -80 dB, częstotliwość próbkowania: 512 próbek na okres, RMS w oparciu o połowę okresy, prąd sondy na kanał: max. 20 mA w fazie 3,3 V.
  • Wszystkie kanały są próbkowane jednocześnie, aby uniknąć błędu odniesienia.
  • Dokładność mocy (na wejściach pomiarowych): ±0,2% rdg., ANSI C12.1 / C12.20.
  • Częstotliwość wybierana w zależności od wybranej częstotliwości nominalnej. Modele GOSSEN METRAWATT MAVOWATT 270, MAVOWATT 240, MAVOWATT 230: ustawienie domyślne: 30–70 Hz, do 30% Vthd, 60–1000 Vrms, 15–30 Hz, dokładność: ±10 mHz, modele GOSSEN METRAWATT MAVOWATT 270–400: ustawienie domyślne: 30 – 70 Hz, do 25% Vthd, 380 – 440 Hz (dokładność zmniejszona z 32 próbkami na okres), dokładność: ± 0,2% rdg.
  • Warunki otoczenia: wszystkie specyfikacje oparte są na wartościach roboczych i czynnikach wpływających zgodnie z normą IEC 61000-4-30, klasa A.
  • Akwizycja stanów nieustalonych w zakresie mikrosekund
  • Aktualne opcje komunikacji do prostego przesyłania danych
  • Intelligent Answer Modules® umożliwiają rozwiązywanie problemów, które oszczędzają czas
  • Prąd rozruchowy, 10000 okresów rejestracji
  • Ocena za pomocą oprogramowania DranView – wiodącego na świecie oprogramowania w dziedzinie analizy jakości energii

Analizator jakości energii i energii MAVOWATT wraz z zestawem przewodów pomiarowych, akumulatorem, ładowarką, certyfikatem kalibracji fabrycznej, oprogramowaniem DranView 7 i pokrowcem.
