Wszechstronne funkcje, duży wyświetlacz graficzny i intuicyjna obsługa umożliwiają użytkownikowi wydajną pracę. Długi czas pracy na baterii i solidna obudowa to idealne warunki do codziennego użytkowania.
KE7200 sprawdza przewody i pary przewodów tras kablowych pod kątem ciągłości, przerwy, zwarcia, zamiany i rozdzielenia pary. W przypadku zwarć i przerw, KE7200 określa nawet odległość do miejsca usterki za pomocą precyzyjnej metody TDR. Dzięki konfigurowalnej przez użytkownika bazie danych kabli, nieznane kable i schematy okablowania należą już do przeszłości. KE7200 może zarządzać maksymalnie 32 jednostkami zdalnymi. Korzystanie z wielu jednostek zdalnych oszczędza czas i odległości, a tym samym skraca czas pomiaru u klienta.
KE7200 sprawdza połączenia pod kątem dostępności Power over Ethernet (PoE, PoE+ i PoE++, a także LTPoE) i określa dostępną moc za pomocą testu rzeczywistego obciążenia.
Aktywne testy sieciowe, takie jak wykrywanie prędkości łącza w sieciach 10 / 100 / 1000 Mbit, lista istniejących uczestników sieci, w tym nazwa, adres IP i MAC uczestnika, a także konfigurowalny test obciążeniowy ping ze szczegółowymi statystykami, informują użytkownika o sieci i możliwych wadliwych czynnikach.
Aby przypisać aktywne porty danych na przełączniku zdalnego końca linii, dioda LED łącza na przełączniku jest aktywowana za pomocą funkcji wyszukiwania portów. Zintegrowany tryb transmisji tonowej umożliwia jednoznaczne przypisanie linii z niepodłączonymi połączeniami za pomocą opcjonalnego odbiornika sygnału wyszukiwania Probe P310.
Idealne do testów w sieci telekomunikacyjnej jest opcjonalne oprogramowanie do wykrywania rozgałęzień w wewnętrznym okablowaniu telekomunikacyjnym, które mogą znacznie pogorszyć działanie usług xDSL z powodu odbicia sygnału. KE7200 wykrywa obecność rozgałęzienia w podłączonej linii dwuprzewodowej i jednocześnie odległość do rozgałęzienia.
Zestawy KE7207 i KE7208 stanowią kompletne rozwiązanie składające się z testera sieci i lokalizatora linii.
NAJWAŻNIEJSZE CECHY PRODUKTU
- Wykrywanie i lokalizacja uszkodzeń kabli od 1 pary przewodów w górę
- Przechowywanie pomiarów, w tym oprogramowanie Ethernet Manager do tworzenia raportów z testów
- Zintegrowana, konfigurowalna baza danych kabli od 1 pary wzwyż, w tym telefon Profinet
- Wykrywanie rozgałęzień w sieci TC (odczepy mostkowe) – opcjonalnie
- Pomiar długości kabla TDR do 200 m
- Test obciążenia Power over Ethernet do 90 W, PoE/+/++/LTPoE (IEEE802.3af/at/bt)
- Wykrywanie połączeń 10/100/1000 MBit
- Skanowanie sieci / test obciążeniowy ping
- Funkcja wyszukiwania portów i tryb transmisji tonowej
| Funkcje | Programowalne ID 01 – 32 Dioda LED wskazuje stan OK / nie OK |
| Obudowa | Solidne i odporne na warunki atmosferyczne tworzywo ABS |
| Wymiary | 61 x 41 x 26 mm |
| Waga | 30 g |
| Test przewodów miedzianych | Kontrola przewodów podłączonych do PIN i pary Wykrywa rozdzielone pary od 6 stóp (2 m) 16 predefiniowanych dedykowanych schematów okablowania, łatwe tworzenie własnych definicji od 2 przewodów, w tym Profinet 16 typów kabli z predefiniowanymi wartościami VP, łatwe tworzenie własnych definicji Graficzny wyświetlacz pokazuje mapę przewodów z wyraźnym wskazaniem dobry/zły Mierzy wszystkie przewody oddzielnie i pokazuje długość do zwarcia/rozwarcia do 200 m (TDR) |
| Test Power over Ethernet | Aktywacja portu PoE/PoE+/PoE++/LTPoE (IEEE 802.3af/at) Pomiar napięcia i natężenia prądu. Pokazuje dostępną moc w watach |
| Śledzenie kabla | Funkcja Hub-Link Blink Sygnały dźwiękowe wykrywane przez sondę pojemnościową (opcja) 4 tony do wyboru |
| Testowanie sieci IP | Sprawdza sieć ze statycznym IP lub przez DHCP Wykrywa prędkość sieci 10/100/1000 Mbit Możliwość ustawienia adresu IP i adresu MAC Lista wszystkich działających stacji według nazwy, adresu IP i MAC Ping wybranych adresów – ramka ustawiana w zakresie od 32 do 1024 bitów Pokazuje liczbę pingów, utraconych pingów, czas min/max/średni Stały tryb ping do generowania ruchu |
| Odczep mostkowy (opcjonalnie) | Wykrywa i lokalizuje odczepy mostkowe (Bridge Taps) |
| Ochrona przeciwprzepięciowa | Do 100 V |
| Obudowa | Solidna i odporna na warunki atmosferyczne obudowa ABS z ochroną przed upadkiem, IP52 |
| Akumulator | 4 x 1,5 V baterie alkaliczne (AA) > 40 godzin pracy |
| Wymiary | 195 x 100/78 x 45 mm |
| Waga | 380 g bez baterii |
| Język menu | Niemiecki, angielski |
| Środowisko | Temperatura pracy 0° – +50°C Temperatura przechowywania -25° – +75°C Wilgotność 90%, bez kondensacji |
Podstawowy model KE7200 zawiera:
- 1 Tester sieci KE7200;
- 2 jednostki zdalne KE7010;
- 3 ekranowane kable testowe CAT6
- długości 0,5 m;
- 1 kabel testowy RJ45/RJ11, 4/5 pinów, o długości 2 m;
- 1 kabel testowy RJ45 z dwoma 4-mm wtykami bananowymi z zaciskami krokodylkowymi, długość 2m;
- 1 adapter RJ45/BNC;
- 1 BN adapter RJ45/BNC;
- 1 adapter BNC/F;
- oprogramowanie dla systemu Windows;
- instrukcja obsługi i etui ochronne

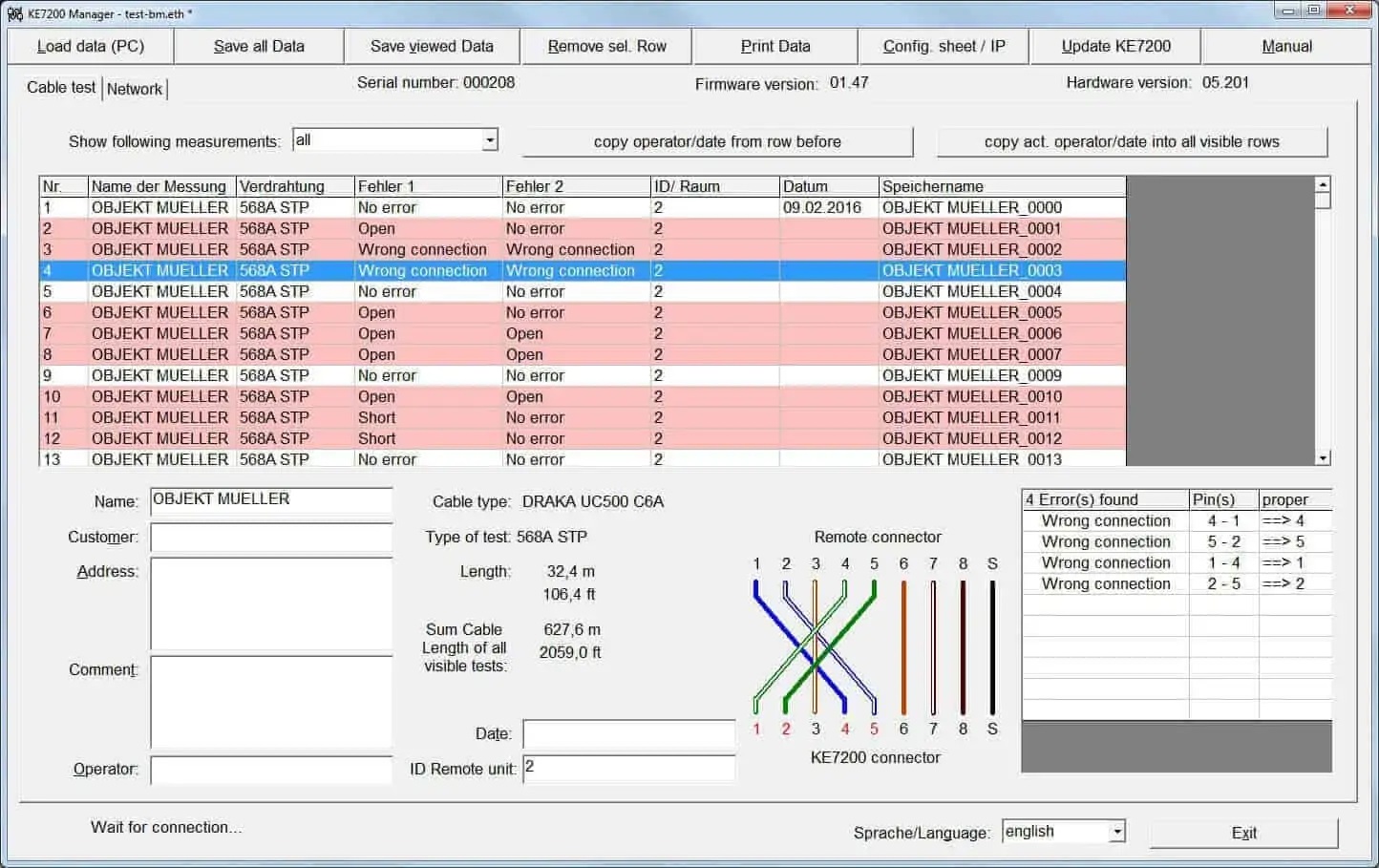

Ethernet Manager Software
Pomiary kabli i informacje o wydajności sieci Ethernet mogą być przechowywane i przesyłane do komputera PC lub laptopa. Dołączone oprogramowanie Ethernet-Mananger dla komputerów PC z systemem Windows zapewnia wyraźne wskazanie długości kabla, usterek kabla i umożliwia tworzenie dzienników pomiarów abonentów.
Łatwe rozwiązywanie problemów i pomiar wydajności sieci LAN/Ethernet za pomocą testera sieci KE7200
